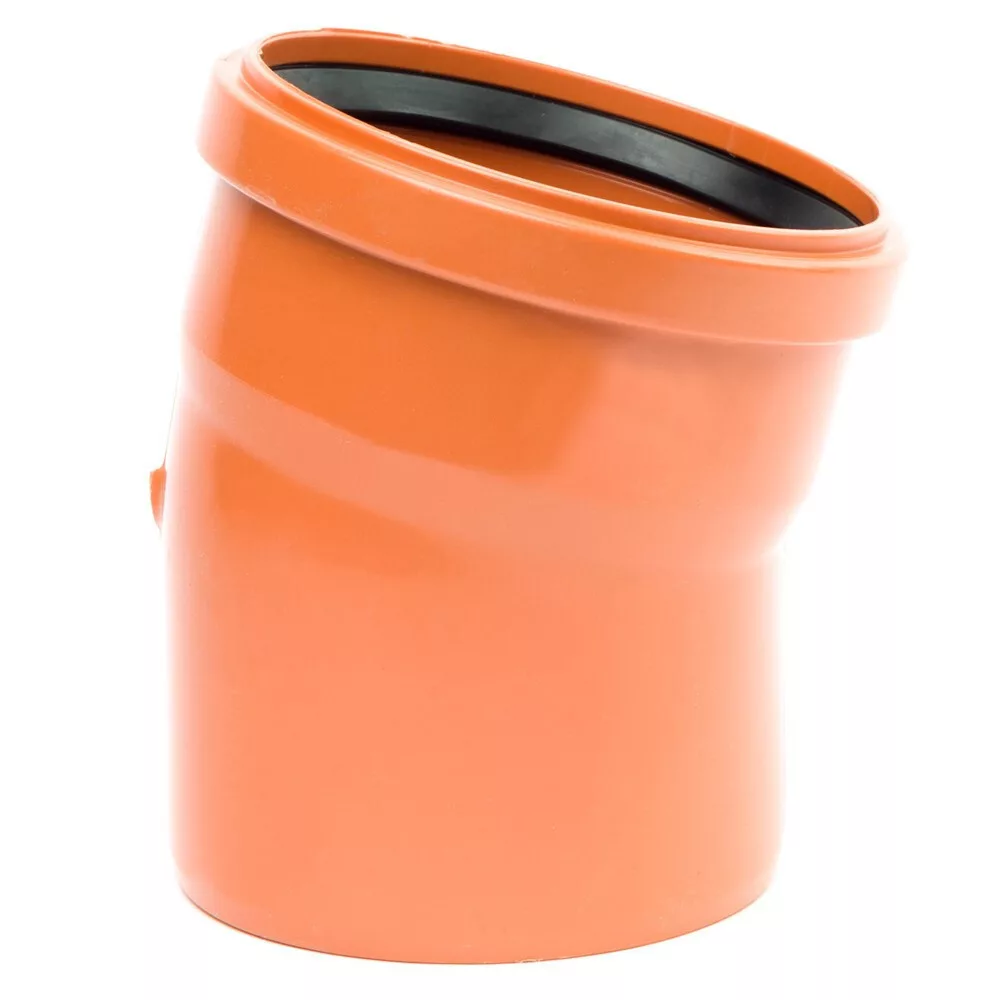

110 könyök 15° KG

Description

KG könyök DN110 15° – irányváltás gravitációs csatornarendszerben

A 110 mm névleges átmérőjű, 15 fokos KG könyök gravitációs PVC csatornarendszerek önvezetékes szakaszain alkalmazzák ott, ahol az épület szerkezete kis, de pontos eltérést követel a csőtengelytől. A DN110-es méret a WC-szennyvíz-fővezetékek standard keresztmetszete, a 15°-os szög pedig a legkisebb hidraulikai ellenállást biztosítja az összes könyöktípus közül.

Mire használható?

• Kis irányváltás csatornában – A csőtengely 15°-os eltérítése pinceszinti szennyvíz-csatornákon, ahol az épületszerkezeti elemek kis kanyart írnak elő, de a lejtés fenntartható.
• Padlócsatorna-csatlakozás egyengetése – Aljzatba fektetett padlócsatorna-csatlakozások mértani illesztésekor, ahol a fővezetéktől való kis eltérés szükséges.
• Lefolyóvezetékek iránykorrekciója – Belső lefolyóvezetékek mértani egyengetésénél, ahol más könyökszög túl nagy irányváltást eredményezne.
• Szennyvíz-fővezetéki ágkiváltás – Az épületből kilépő szennyvízvezeték nyomvonalának finomhangolásánál, ahol a 30°-os vagy nagyobb könyök már nem tartaná az előírt minimális lejtést.

Jó tudni

A 15°-os könyök kisebb hidraulikai ellenállást okoz és könnyebben tartja az előírt minimális lejtést, mint a nagyobb szögű változatok – ezért gravitációs önvezetékes csatornavonalakon ez az egyik leginkább ajánlott ívváltó. A gumigyűrűs tömítéses csatlakozás speciális szerszám nélkül is gyorsan elvégezhető. PVC-U anyaga ellenáll a háztartási szennyvíz vegyszerhatásainak.

Gyakori kérdések

Mikor érdemes 15°-os könyököt választani 45° helyett?

A 15°-os könyök akkor előnyösebb, ha a csatornavezeték lejtése szűkös, és a kisebb irányváltás elegendő az akadály elkerüléséhez. A 45°-os könyök nagyobb irányváltást tesz lehetővé, de erősebben töri meg az áramlást, és nehezebb fenntartani az önvezetékes lejtést mögötte. Szűk beépítési viszonyoknál és hosszabb vízszintes szakaszoknál a 15°-os választható.

Hogyan kell összeilleszteni a gumigyűrűs KG könyököt?

A KG rendszerű könyök tok végébe előszerelt gumigyűrű van. A csővéget meg kell kenni KG rendszerhez ajánlott síkosítószerrel, majd egy határozottan egyenes mozdulattal kell betolni a tokba, amíg a csővég a stopig ér. Ragasztás nem szükséges.

Használható-e 15°-os KG könyök kültéri, földbe fektetett csatornában?

Igen, a KG rendszerű könyökök az EN 1401 szabványnak megfelelően kültéri, föld alatti fektetésre terveztek. Megfelelő homokos beágyazással és az előírt fedési mélység betartásával a könyök tartósan üzemképes, nem jelent gyenge pontot a csatornarendszerben.
