110 könyök 90° KG

Description

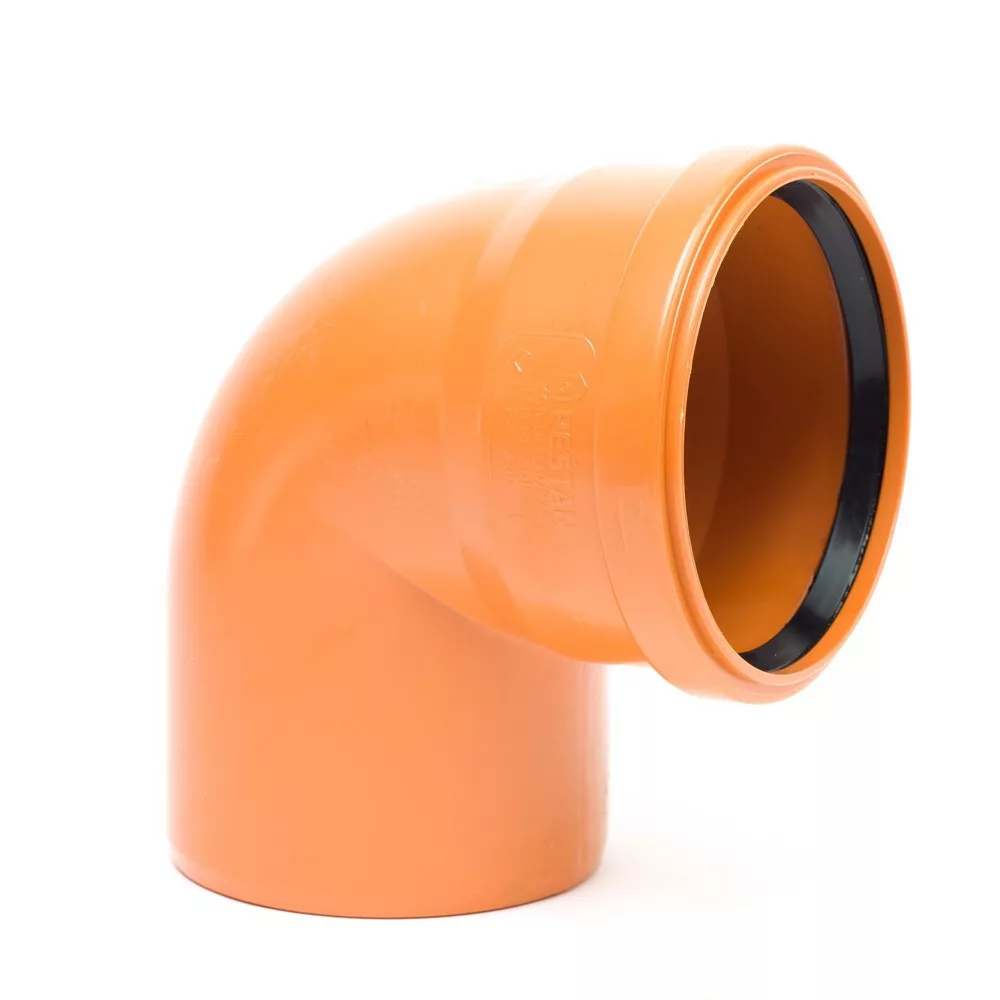

KG könyök DN110 90° – derékszögű átmenet gravitációs csatornarendszerben

A 110 mm névleges átmérőjű, 90 fokos KG könyök gravitációs PVC csatornarendszerek vízszintes-függőleges átmeneteinek és derékszögű irányváltásainak megoldására szolgáló idom. SN4-es gyűrűmerevségi osztálya és előszerelt ajakos gumigyűrűje gyors, megbízható, ragasztásmentes csatlakozást biztosít. Jellemzően aknára csatlakozásnál, vagy ahol épületszerkezeti kényszer derékszögű csőváltást ír elő.

Mire használható?

• Vízszintes-függőleges átmenet – Ahol a csővezeték iránya vízszintesről függőlegesre, vagy fordítva vált, 90°-os szöggel.
• Aknára csatlakozás – Ellenőrző aknák bekötési pontjainál, ahol a vízszintes csatorna a függőleges aknacsonkba csatlakozik.
• Szűk beépítési területen – Ahol a tér vagy az épületszerkezet nem enged meg kisebb szögű megoldást, és pontosan 90°-os irányváltás szükséges.
• WC-lefolyó pincébe juttatása – WC-szennyvíz-fővezetékek pinceszintre vezetésénél, ahol a csőnek a falhoz közel derékszöget kell felvennie.

Jó tudni

A 90°-os könyök vízszintes csatornaágon csak akkor ajánlott, ha a terv egyéb megoldást nem enged – például szűk beépítési területen. Függőleges-vízszintes átmenetnél ez az egyik leggyakoribb idomtípus. A tartós hőállóság 40°C, de rövid ideig 60°C-os közeg is eljuthat az idomba (pl. rövid mosogatós leeresztésnél) anélkül, hogy károsodna.

Gyakori kérdések

Mikor szabad 90°-os könyököt alkalmazni vízszintes csatornaágon?

Vízszintes csatornán a 90°-os könyök alkalmazása csak szükségszerű esetben javasolt – például szűk beépítési területen, ahol kisebb szögű megoldás nem fér el. A 90°-os könyök erősen töri meg az áramlást, növeli az eldugulás kockázatát és megnehezíti az önvezetékes lejtés fenntartását. Ahol tér engedi, 45°-os könyök alkalmazandó.

Milyen hőmérsékleti határon belül használható a 110 mm-es KG könyök?

A KG PVC-U könyök tartósan legfeljebb 40°C-os közeghőmérsékletig alkalmazható. Rövid ideig – például forró mosogató leeresztésekor – 60°C-os közeg is átfolyhat rajta. Ennél magasabb, tartós hőmérsékleten (pl. ipari hűtővíz, gőz) az anyag alakváltozásnak indulhat.

Hogyan kell csatlakoztatni a 90°-os KG könyököt?

A csővéget síkosítószerrel kell megkenni, majd a könyök tokjába kell tolni a stop jelig. Az előszerelt ajakos gumigyűrű azonnal, ragasztás nélkül tömít. A felszerelés előtt ellenőrizni kell, hogy a gumigyűrű a helyén van-e és nincs-e megsérülve.
